Как правилно да свържете RCD и машината е често срещан въпрос сред тези хора, които трябва да сглобят електрически панел. Електричеството е опасно при някои обстоятелства. Така че, неправилното свързване на автоматизацията заплашва с неизправност на електрическото окабеляване, оборудване, пожар, следователно е необходимо да се отнасяме към такива действия отговорно. Днес ще разгледаме характеристиките на свързването на защитните устройства на електрическото табло.

Как да свържете RCD и машината
Необходимостта от защита на електрическата мрежа

Необходимостта от защита на електрическата мрежа

Електрическата система на апартамента е сложна мрежа с много разклонения - контакти, ключове, захранващи и слаботокови вериги. Това включва всички електрически инсталации, които използваме всеки ден.

При използване на различни устройства, захранвани от електричество, често възникват проблеми, поради които възникват неизправности на вериги, устройства, а понякога дори се наблюдават трагични ситуации. Такива последици имат определени предпоставки:

  • прекомерно натоварване на отделни линии;
  • изтичане на ток;
  • къси съединения.

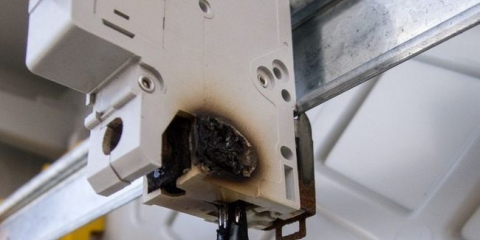

Късо съединение може да причини пожар
Характеристики на устройства за изключване на товара

Прекомерното натоварване на линията често възниква при използване на енергоемки електрически уреди с остаряло електрическо окабеляване. Така че кабелът не издържа на натоварването, поради което се нагрява и се топи.

Изтичане на ток възниква, когато изолационният слой на проводниците и електрическите уреди е износен. В допълнение, това се случва с грешки в инсталацията, а именно заземителния кабел.

Наличието на RCD ще предпази от ефектите на изтичане на ток
Какво е дифаутомат и какво се различава от узо?

Въздействието на ток над 1,5 mA става забележимо за човек. Значителен излишък от този показател води до инсулти. За да се запази целостта на електрическото оборудване и живота на собствениците на апартаменти, е необходимо да се инсталират устройства за аварийно изключване. Трябва да се отбележи, че тяхното отсъствие е неприемливо, в противен случай електрическата мрежа ще се счита за опасна.

Характеристики на устройства за изключване на товара

Ако електрическата система е разделена на вериги, тогава за всяка линия във веригата е инсталиран отделен прекъсвач, а на изхода е инсталирано защитно устройство. Въпреки това има много опции за свързване. Следователно, първо трябва да разберете разликите между RCD и друга автоматизация.

Автоматични прекъсвачи - подобрени щепсели

Години по-рано, когато нямаше съвременни устройства за защита на мрежата, когато натоварването на общата линия се увеличи, най-простите устройства за аварийни прекъсвания на тока работеха.

С течение на времето те бяха значително подобрени, което направи възможно получаването на машини, които работят в следните ситуации - с късо съединение и прекомерно натоварване на линията. Типичното електрическо табло може да съдържа от един до няколко прекъсвачи. Точният брой ще варира в зависимост от броя на наличните линии в конкретен апартамент.

Струва си да се отбележи, че колкото повече индивидуални кабелни линии, толкова по-лесно е ремонтът. Всъщност, за да инсталирате едно устройство, не е необходимо да изключвате цялата електрическа мрежа.

Вместо остарели "задръствания" използвайте прекъсвачи
Какви са вида на UZO и диференциалната автомати по отношение на текущото изтичане?

Монтажът на автоматизацията е задължителен етап при монтажа на ел. табло за домашна употреба. В крайна сметка превключвателите незабавно реагират на претоварване на мрежата в случай на късо съединение. Те обаче не предпазват системата от изтичане на ток.

Цени за защитна автоматика

RCD - автоматични защитни устройства

RCD - устройство, отговорно за контролиране на силата на тока и предотвратяване на загубата му. На външен вид защитното устройство не се различава фундаментално от прекъсвача, но неговата функционалност е различна.

RCD в ел. табло
Начини за свързване в частна къща или апартамент

Струва си да се отбележи, че това е многофазно устройство, което работи при напрежение 230/400 V и токове до 32 A. Устройството обаче работи и при по-ниски стойности.

Понякога устройства с обозначението 10 mA се използват за свързване на линията към помещение с високо ниво на влажност. Има два основни вида узо. За да изберете подходящата опция, трябва да ги разгледате по-подробно.

Таблица - разновидности на узо.

ГледкаОписание
ЕлектромеханичниТук основното функциониращо устройство е магнитната верига с намотки.Работата му е да се сравни нивото на тока, което влиза в мрежата и след това се връща.
ЕлектронниТози инструмент ви позволява да сравнявате текущите стойности, но само тук таксата е отговорна за този процес.Въпреки това функционира само ако има напрежение.

Заслужава да се отбележи, че електромеханичното устройство е по-голяма популярност. В края на краищата, ако потребителят случайно комуникира на фазовия проводник в присъствието на де-енергизиран съвет, той ще получи удар на текущия. Докато електромеханичната узуго ще остане в работно състояние.

Оказва се, че RCO предпазва системата само от текущо изтичане, но се счита за безполезно с повишаване на напрежението в мрежата. Поради тази причина тя е монтирана само в комбинация с прекъсвача. Само две от тези устройства ще осигурят пълна защита на електрическата мрежа.

Цени за различни видове Uzo

Какво е дифаутомат и какво се различава от узо?

Ако говорим за това, което дифтантоматът е различен от предишното устройство, тогава е необходимо да се вземе предвид неговата комбинация с прекъсвача. В момента, в действителност, диференциалният прекъсвач е комбинация от тези две устройства само в един случай.

Това устройство изпълнява следните функции:

  • предпазва от текущо изтичане;
  • предотвратява прекомерните товари на линията;
  • Веднага изключва захранването при късо съединение.

Разсърдните са универсални устройства
Къде да инсталирате?

Въпреки факта, че устройството е миниатюрно, тя работи за секунда, но само при условие на висококачествен монтаж с надежден производител. На кабинета си можете да намерите основни етикети, които ще ви позволят да решите по избор.

Тук, както и на корпуса на UDO, токът на натоварване / изтичане е посочен, който се измерва в mA.

Някои потребители могат да изглеждат, че създаването на дифавтомата трябва да бъде причината за прекратяването на използването на Automaton и Uzo. Въпреки това и двете опции и днес остават в търсенето.

Цени за различни видове дифентомати

Видео - това, което е по-добро от UDO или диференциалното автоматично?


Какви са вида на UZO и диференциалната автомати по отношение на текущото изтичане?

В електроните се използват различни видове текущи типове, така че защитните устройства са обичайни, за да бъдат разделени на класове:

  1. Тип AC. Това е общ клас устройства, които имат бюджетни разходи, толкова често използвани в апартаменти и селски къщи. Те се изчисляват за изтичане на променлив ток, който функционира по-голямата част от домакинските уреди.
  2. Тип А. Позволява ви да разпознаете изтичането на редуващи се и директен ток. През последните години производителите са започнали да произвеждат устройства, адаптирани към такъв uzo. Тук се използват импулсни захранвания за регулиране на мощността. Тъй като те са по-надеждни устройства, те са малко по-скъпи от предишните.
  3. Тип Б. Тези uzos също реагират на изтичане на всеки ток. В същото време те често се използват само в производствени мощности, в обществени зони. Има смисъл да ги инсталирате в апартамента.

Маркирането, върху което се определя класът, е на устройството
Грешки, които позволяват на електротехниците при свързване на автоматизация

Начини за свързване в частна къща или апартамент

Ако решите да инсталирате защитно устройство в апартамент или частна къща, тогава е необходимо да изберете параметри в съответствие с правилата. Преди всичко е необходимо да се видят възможността за текущо натоварване и за който по принцип устройството е избрано.

Ако трябва да инсталирате защита за един електрически уред, например на перална машина, можете да си купите устройство с минимален номинален ток. Ако UZO е инсталиран на целия апартамент, тогава трябва първо да сгънете стойността на товара на всеки потребител и след това изберете подходящата опция. Друга величина е диференциалният ток, с увеличаване, в което работи защитният механизъм. След което тя ще бъде инсталирана само.

Схема за свързване
Как да свържете правилно узо и автоматична машина: методи и функции на свързване

Ако погледнете представената схема, може да се види, че защитното устройство е инсталирано след входа и електрическия метър. След това след узо, фазовият проводник тръгва от автоматичните превключватели, които са отговорни за контролирането на групи от различни товари. След това проводникът тръгва от енергийните консумативи (лампи, контакти).

По Zero Line кабела тръгва от затягащи подложки и след това клони на потребителите. Това изображение няма нулева гума, която често се среща в апартаменти и къщи на ранното строителство. Схемата ще бъде подходяща тук, като се използват множество защитни устройства към всяка точка на потребление.

Характеристики на свързване към мрежа с една фаза на единични и четириполюсни защитни устройства

Въз основа на схемата, която е представена по-горе, не е трудно да се свърже еднолючният RCO, защото това е най-лесната и най-търсената версия в присъствието на мрежа с една фаза. Така е възможно да се направи инсталация, както в апартамента, така и в частна къща.

Тук най-важното е да не обърквате мястото на свързване на нулевите и фазите. Най-често за кабела на входящата фаза се използва обозначението "1" и за изходящия - "2". Неутрално е обичайно за обозначение - "N".

Важен момент! Четири полюсният Uzo е изключително рядко използван за мрежа с една фаза, защото е неподходяща. Той е монтиран само в случай на временно устройство или при необходимост допълнително подобрения в мрежата с три фази.

Следващ, за да действа според същия принцип, както в случай на еднополюсно устройство. За да направите това, неутрално е свързано с скобата, на която няма наименование "N". Фазовият проводник е свързан към кулминацията във веригата, където е активиран бутонът "тест". Най-често се намира до неутралната верига. Използвайки този бутон, трябва поне веднъж на 30 дни да извършвате проверка на оборудването.

Четиричайно защитно устройство
Как да свържете правилно узо и автоматична машина: методи и функции на свързване

Къде да инсталирате?

Като правило защитното устройство е монтирано в електрически щит, който се намира на стълбището или в апартамента на жителите. Той съдържа много устройства, които са отговорни за счетоводството и разпределението на електричеството до хиляда вата. Ето защо, в същия щит с узо има автомати, електрически метър, затягащи подложки и други устройства.

Ако вече имате инсталиран щит, тогава изпълнете инсталацията на RCO ще бъде лесно. За да направите това, ще ви трябва само минимален набор от инструменти, които включват клещи, щипки, отвертки и маркер.

Инсталационен процес на автоматизация в електрически щит: инструкция стъпка по стъпка

Помислете за опцията за сглобяване на боен кораб за едностаен апартамент, превключвател, ще се използва защитно многофункционално устройство, ще бъде инсталиран UZO Group (като "A" за пране и съдомиялна машина, защото такова устройство препоръчва на производител на оборудване). След защитно устройство ще се проведат всички групи прекъсвачи (на климатик, хладилник, пералня, съдомиялна машина, печка, както и осветление). В допълнение, тук ще се използват импулсни релета, те са необходими за контрол на осветителните устройства. В щита все още ще има специален модул за окабеляване, което прилича на клетка за нулиране.

1: Първо, е необходимо да се постави цялата автоматизация на DIN шина, така че ще го свържем.

Така устройствата ще бъдат разположени в щита
Как да свържете правилно узо и автоматична машина: методи и функции на свързване

В щита първо отива на котлет, след това uzm, четири узо, група от прекъсвачи 16 A, 20 A, 32 A. След това има 5 импулсни релета, 3 осветителни групи от 10 А и модул за свързване на окабеляването.

2: След това се нуждаем от гребен на два полюса (за захранване на UDO). Ако гребецът има голяма дължина от броя на UDO (в нашия случай четири), тогава тя трябва да бъде съкратена с помощта на специална машина.

Нарежете гребена според желания размер и след това инсталирайте ограничителя по ръбовете
Как да свържете правилно узо и автоматична машина: методи и функции на свързване

3: Сега за всички узо трябва да комбинирате храна, като инсталирате гребен. И винтовете на първия UZO не трябва да се забавят. След това е необходимо да се вземат сегментите на 10 квадратни милиметра, извадете изолацията от краищата, направете съвети за кримпване, след което е да комбинирате превключвателя с uzm и uzm с първото червено.

Така връзките ще изглеждат
Как да свържете правилно узо и автоматична машина: методи и функции на свързване

4: След това е необходимо да се доставят храна на хеликоптера и съответно на uzm с узо. Можете да направите това с помощта на захранващ кабел, който има щепсел в единия край, а на другите две компресирани проводници със съвети. И първо е необходимо да се вмъкнат фазаханите проводници в превключвателя и само след това свържете с мрежата.

След това ще свържете щепсела, след това задайте примерен обхват на градска и кликнете върху бутона "Тест". Така че, ще бъде възможно да се провери работата на устройството.

Тук е ясно, че UZM функционира, сега е необходимо да се провери всяко червено
Как да свържете правилно узо и автоматична машина: методи и функции на свързване

5: Сега трябва да изключите властта и да продължите с монтажа - тя трябва да се захранва от група от прекъсвачи на централната релса. Тук ще имаме 3 групи (първата - готварска панела / фурна, втората - миялна машина и пералня, третата - изхода).

Инсталирайте гребен на картечници и носете релса за щит
Как да свържете правилно узо и автоматична машина: методи и функции на свързване

6: След това трябва да отидете на нулеви гуми. Тук са инсталирани четири узо, но са необходими само две нулеви гуми, защото за 2 групи те не са необходими. Причината за това е наличието на дупки в картечниците не само от горе, но и от дъното, така че във всяка от тях ще свържем товара, съответно и гумата не се нуждае от тук.

В този случай ще се изисква кабел от 6 квадратни милиметра, който трябва да се измерва на мястото, чист, затяга краищата и да свърже Узо с неговите групи.

По същия принцип трябва да захранвате устройствата на фазовите кабели
Как да свържете правилно узо и автоматична машина: методи и функции на свързване

7: Тъй като вече сме свързани автоматизация, остава за захранване на импулсните релета. Тя трябва да бъде свързана с един друг кабел 1.5 квадратни милиметра. Освен това е необходимо да свържете машинната помпа с разклонителна кутия.

Така че щитът ще изглежда като събрана форма
Как да свържете правилно узо и автоматична машина: методи и функции на свързване

След това трябва да вземете маркер, за да поставите етикетите на групите, за които е предназначено това или онова оборудване. Това се прави, за да не се обърка в случай на по-нататъшен ремонт.

Техника на безопасност при работа с RCD и автоматично
Как да свържете правилно узо и автоматична машина: методи и функции на свързване

Видео - Как да свържете uzo


Грешки, които позволяват на електротехниците при свързване на автоматизация

Заслужава да се отбележи, че често оборудването преди време се проваля, ако има следните грешки в процеса на провеждане на инсталационна работа:

  1. Неправилно свързване на нововъзникващите контакти. Zerol проводник често се бърка с неутрален.
  2. Захранващо напрежение в долната част на устройството - води до загуба на производителност на устройството.
  3. Между вас е забранено да свържете изходите на нулеви проводници на няколко устройства. Това води до факта, че устройството е загубено чувствителност. Поради които Uzo не изключва властта, когато се случи опасността.
  4. Той не следва в изхода, за да свърже неутралната проводника със заземяващия проводник, който също провокира прекъсванията на операцията.
  5. Контактите за хранене не са разрешени от различни страни. Например, фазата на електроенергия в долната част и нула отработените газове отгоре. Това също ще доведе до неправилно функциониране на оборудването.
    Правилата на връзката UDO трябва да познават всеки електротехник
    Как да свържете правилно узо и автоматична машина: методи и функции на свързване

Правилата на връзката UDO трябва да познават всеки електротехник!

Под инструкциите ще бъде възможно да се свържат автоматичните и защитни устройства в щита без помощта на професионален електротехник. Въпреки това, всички действия трябва да се правят на етапи, а не бързат да премахнат грешките.
