Преглед на защитата срещу изтичане на вода aquastoxtan: устройство, предимства и недостатъци, правила за инсталиране

Увреждане на водоснабдяването по време на липсата на собственици - ужасната мечта за всеки. За да избегнете наводнение в апартамент или къща, можете да монтирате оборудване за защита на течовете. Преди това сравняваме трите най-популярни системи за защита от течове: "Aquastoxt", "Нептун" и "хидролил". В тази статия ще опишем подробно "Aquava`ell". Оборудването може да бъде монтирано на етапа на създаване / ремонт, може да се инсталира в вече управляваната система.

"Сканиране" - надеждна система за защита на течовете

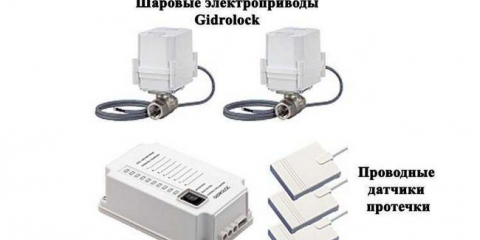

Състав на системата Aquastoxter и неговата цел

Състав на системата Aquastoxter и неговата цел

Aquastoxter - система за контрол на изтичането на вода и местоположението на водоснабдителните инциденти в апартаменти и частни къщи. Произведени в Русия Москва кампания "SuperSystem". В момента има две възможности: актуализиран "класически" - с основни функции и "експерт" - с допълнителни възможности. Те се състоят от стандартен набор от компоненти:

  • Кранове с електрическо задвижване.
  • Датчици за наличност на вода (Wired и Wireless).
  • Контролери, които обработват данни от сензори и предават команди на кранове.

Разлики в две системи за защита от наводнения Aquaustoger произведени днес
Характеристики и различия

Новото генериране на оборудване - експерт по аквастоктор - се отличава с наличието на метални съоръжения в устройствата на електротрентоните (там е било пластмасова). Корпусът на скоростната кутия остава пластмаса, обаче, висококачествена пластмаса.

Каране на кран "Aquasto-" 20 експерт "в разглобено състояние
Сензори

Друга разлика е постоянно наблюдение на състоянието на сензорите и крановете. Настоящата ситуация в системата се показва на панела на контролера. И двете версии ("класически" и "експерт") могат да бъдат в промяната на "Pro". В този случай, контролерът има допълнително захранващо реле, през което товарът се доставя от 220 V. Най-често това е водна помпа.

Ключовата разлика от подобни конкуренти оборудване е, че защитната система на изтичането на Akvasthevo затваря кран за 2,5 секунди - по-бързо от всички подобни системи, представени на нашия пазар.

Характеристики и различия

Системата за защита на изтичане на Aquastoxt има някои функции в алгоритъма за работа, има и специални дизайнерски решения. Как са те, добри или не - решават. Всеки има свои собствени критерии за оценка и визията на ситуацията.

Инсталацията не е твърде сложна, ако имате поне
Малки умения за работа с водопроводни съоръжения
Система за дистанционно / изключване

Работен алгоритъм

Всъщност принципът на работа остава същият. Когато сигналът се появи от сензора за наличност на вода, контролерът изпраща сигнал към затварянето на крановете. Успоредно с това се образува звуков и лек сигнал. Ако кратък, това е целият работен алгоритъм. Но има характеристики, присъщи на Aquastvoque:

  • Изследването на сензора се случва постоянно. С "загубата" система се припокрива с крановете.
  • Ако се открие алармата на кран - захар, други разбивки, се образува аларма (светодиодът светва) и водоснабдяването се припокрива.
  • Когато мрежата 220 V е изчезнала, напрежението се доставя от автономно захранване - 3 R14 батерии (тип "C"). След изтичане на батериите, мощността идва от вграденото непрекъсваемо захранване. UPS се използва като резервен източник на захранване по време на краткотрайно (до 1 час) прекъсване на захранването в мрежата, дори ако няма батерии. В същото време системата се поддържа в рамките на един час с възможност за управление на всички свързани кранове. Пълният заряд на UPS се постига в рамките на 15 минути батерия или захранване. Продължителността на работата от напълно заредена UPS е 1 час, след което системата стартира програмата за автоматично оборудване и отива в режим на заспиване.
    Система за защита срещу течове Aquausto`k: принцип на работа
    Кранове
  • Регулируема чувствителност на сензора (висока и ниска). Понякога сензорите образуват сигнал поради факта, че влажността се увеличава в помещението и кондензата пада върху контактите. Регулирането на чувствителността ви позволява да изберете праг за задействане за всеки конкретен инструмент.
  • Със случайния залив на сензорите (вземане на душ, или моят етаж, например) можете да принудите водата за 60 минути.След това време водата ще бъде блокирана.
  • В експертната версия се използват интелигентни кранове, които независимо контролират положението на капака и предават сигнал към контролера. Рядко се разбиват жици от контролера до кранове, но такива случаи са. В случай на прекъсване на електрическата верига, на управляващия блок (LED светлини), припокриване на водата.
  • За предотвратяване на "кипене" кранове, веднъж на всеки две седмици, контролерът се затваря / отваря в принудителен режим.

Лесно свързване на устройства
Контролери

Системата за защита на изтичането на акватора е по-бърза от останалите затварят крановете. Но тази скорост има отрицателен ефект върху усилието при завъртане на крановете - въртящият момент е най-нисък. За да се движи малък въртящ момент, е разработен допълнителна система за уплътнение (два тефлона и един пролетен силикон), който минимизира триенето - топката става по-лесна, отколкото в конвенционалните кранове. Това допринася за факта, че те отварят / затварят с малко усилия.

Сигурност и надеждност

Друга област, в която производителите се конкурират - осигуряване на безопасността и надеждността на системата. Безопасността е ясна. Където се установи, че водата и електричеството са особено чисти. За да се гарантира безопасността, система за защита срещу течове на Aquaustoger емисии само от напрежение 5 V. Такава храна се подава в кранове и контролен блок. Върху жични сензори има още по-ниско напрежение - 2.5 V. Това прави системата безопасна. Има и други функции:

  • Три източника на захранване: захранване с 220/5-батерия, три батерии в контролера. Възможно е да се инсталират два допълнителни батерии. Всички батерии в три блока могат да поддържат производителността на системата за 9 години (на производители на приложения).
  • Като опция може да се инсталира бутон за дистанционен контрол (кабелен и безжичен). Намира се в близост до входната врата. Оставяйки апартамент или къща, можете да припокривате вода. Има в две версии - кабелни и безжични.
  • Блокове с инсталирани батерии Проверете нивото на зареждане. С ниско ниво, леката аларма е включена. Това се случва доста преди 2-4 месеца преди пълното освобождаване, така че има време да се замени.
  • В случай, че батериите не са променили, крайният разход служи за команда за затваряне на крановете и системата е потопена в сън.

Според степента на автономност, системата за защита на Aquastoxtar се счита за най-доброто. Трикратно захранване ще помогне за преживяване на много дълъг период на отсъствие на напрежение. Дори и с напълно разредени батерии (всички), крановете ще се затворят поради изхвърлянето на мощни кондензатори.

Сензори

Системата за защита на изтичането на акватора може да бъде оборудвана с жични и безжични сензори. Те могат да се използват както заедно, така и поотделно. Всеки от сензорите периодично се проверява от системата за неговото "присъствие". В случай на откриване на пробива от жични модели или контакт с безжична връзка, контролерът се припокрива с крановете.

В сензора на всеки тип са монтирани два контакта, когато водата се генерира от водата. Освен това, в експертната версия на Aquastoxtor и при инсталирането на разширяването на звезда на класика на дисплея се показва наводнен сензор. Това е, знаеш къде се е случило изтичане на вода.

Характеристики на сензорите за строителство на AKVASTER
радиобаза

Металната плоча е фиксирана в долната част на сензора. Така че тя не окислява, повърхността на плочата е покрита с позлатяване. От капки водни капчици топ сензорите са защитени от декоративни капаци. Пластмасовото дъно под формата на кръстосано поправя металната плоча на сензора. В центъра това е дупка, през която сензорът може да бъде закрепен със самостоятелно натискане в определена позиция.

Кабелен

Кабелните сензори се считат за по-надеждни, защото са свързани с контролер на физическа верига. За да го прекъснете, трябва да положите определени усилия. Неудобство - в тяхната инсталация и трябва да се скрият кабелите. Ако ремонтът приключи, не е толкова лесно. Като опция - можете да използвате цокъл с кабелен канал, който да подменя обикновените цокли от тях.

Въз основа на кабелни води изтичащи сензори AQUAVALL CLASSIC може да бъде изградена за обширна система за управление. Към всеки от тях можете да свържете следващия сензор или няколко, създавате един вид "дърво". От една страна, това е по-лесно, отнема по-малко жици, отколкото ако дърпате линията от всеки. Но от друга страна, скалата в началото на веригата веднага ще изключи целия "клон". И намерете къде е било разбиването, което се случи, няма да бъде веднага.

Външни кабелни сензори за аквастогер
периферия

Силата на жични сензори - 2.5 V. Това напрежение не може да бъде опасно за хората. Направени под формата на "таблетки" с диаметър 53 mm и височина 12 mm.

В следните опции има кабелни сензори Aquastoxt:

  • Класик. Сензор за контрол на пасивната вода.В режим на готовност, консумация на електроенергия нула. Състоянието му се проверява от контролер с определена честота. Дължина на проводника 2 m и 4 m, максимално отстраняване - 500 метра. Температурен режим - от 0 ° C до +60 ° C.
  • Експерт. Със същия вид и размери таксата е допълнително изградена, която тества състоянието на контактите и целостта на линията към контролера. Според резултатите от теста, контролерът се изпраща сигнал за нормално работно състояние или скала. Дължина на кабела 2 m, 4 m, 6 m, 10 m, максимално отстраняване - 500 m. Работи при температури от -40 ° C до +60 ° C.

На кабелни сензори Aquastorrode Enterprise дава неопределена гаранция. В случай на неуспех (физическото унищожение не се разглежда), то ще бъде поправено или заменено с ново.

Безжична връзка

Безжичните сензори за изтичане на вода са скрити в бял квадратни пластмасови калъф. Квадратна страна 59 мм, височина на сензора 18 mm. В допълнение към контактните плочи, три батерии AAA и трансивър за комуникация с контролер, работещ при честота от 2.4 GHz, са монтирани в корпуса. В допълнение към основната задача - контрол на липсата на вода, сензорът изпълнява следните функции:

  • Обмен на сигнали с контролер.
  • Управлява нивото на зареждане на батериите. Когато намалява под критичната стойност, генерира аларма и го предава на управляващия блок.
  • Той има вградена аларма, която се включва, когато водата се появи. Така че определете мястото на изтичане е лесно.

Така че безжичните сензори за изтичане на вода изглеждат
Недостатъци на системата за защита от течове Aquastorg

Максимално отстраняване на сензора от контролера с радиост - 1000 m, но това е обект на открито пространство. В присъствието на препятствия (стени, включително) обхватът на уверения прием е много по-малък. За да определите "виждате" дали контролерът безжичен сензор на избраното място или не, можете да тествате тестовете (изсипете контактите на бутона за вода и да следите изключването и включване на водата) и можете да използвате радио бутона.

Система за дистанционно / изключване

Възможност за активиране и деактивиране не само от контролера, но и от други точки, се осъществява чрез специални бутони. Те са два вида - кабелни и безжични. Обикновено са близо до входната врата. Това е особено удобно за собствениците на частни къщи, които имат система от защита срещу Aquastoxt, фокусът е инсталиран в сутерена.

За отдалечена сила и изключване
Инсталация

Кабелен бутон е много подобен на обичайния двуклетен превключвател. Всеки ключ е подписан - "Close" или "Open". Натискане на подходящото действие. Ако задържите някой от бутоните за дълго време, системата ще премине към "спане" състояние, да спрете сигналите за проследяване. Кабелен дистанционно изключване бутон хидроизолация пакет с кабел 10 метра.

Безжичният бутон има един ключ. Когато кликнете върху горната част на него, системата се отваря, в дъното - затваря. Щракнете върху звуковия сигнал се чува. Подобен сигнал потвърждава изпълнението на командата. Този бутон може да се използва като тест. Сложете го на мястото, където планирате да инсталирате безжичен сензор, проверете как се изпълняват команди. Ако няма спирачка, можете да поставите сензора на това място.

Кранове

Aquaustoger сферични клапани са направени от месинг и покрити с никелов слой. Затворете и отворете с електрически двигатели. Те са инсталирали пластмасови скоростни кутии. В експертната версия се използват метални предавки в "Класик" - пластмаса. В допълнение, крановете се отличават с факта, че в версията "експерт" те контролират позицията на заключващия елемент и предават сигнал към контролера. За да могат да ги различават, проводникът на експерта има ярка червена ивица, крановете на "класическата" версия - черно. Те могат да работят само с техните контролери.

Електрокански "класически"
Преглед на защитата срещу изтичане на вода aquastoxtan: устройство, предимства и недостатъци, правила за инсталиране

Силата на електродвигателите се захранва 5 V, която се засилва чрез изхвърляне на кондензатори до 40 V. Освен това това напрежение се издава независимо от състоянието на електрозахранването. В резултат на това крановете са затворени за 2,5 секунди.

Кранове с електрически задвижвания и техните характеристики
Преглед на защитата срещу изтичане на вода aquastoxtan: устройство, предимства и недостатъци, правила за инсталиране

За малка сила, генерирана от електрически задвижвания, достатъчно за завой на амортисьора, се добавят допълнителни уплътнения към дизайна на крана, които намаляват триенето. Това ви позволява бързо да завъртите амортисьорите при малки усилия. Редукторите са затворени с пластмасови капаци, предпазващи от пръски.

Кранове с електрическо задвижване за припокриване на воден аквастоп в три размера - диаметър 15, 20 и 25 mm. Може да се инсталира както в студена, така и в топла вода.

Контролери

Контролните блокове на системата за защита на изтичането на Aquaustoger имат модулна структура. За разширяване на функционалността или увеличаване на броя на обслужваните устройства, опциите се добавят към основния контролен блок. В зависимост от опцията за освобождаване, 5 (експерт) или 6 крана (класически) и неограничени кабелни сензори могат да бъдат свързани към един блок. За да свържете безжичната връзка, трябва да закупите допълнителен блок "радиобас" и да го свържете към основния модул.

На предния панел има LED индикатори, които показват състоянието на свързаните безжични сензори. Повече за управляващото устройство има възможност за свързване на външни устройства като "Smart Home". Вградени UPS на Vortsopus, който осигурява дългосрочна работа от три различни източника на захранване. В допълнение, самата UPS без външни източници на енергия осигурява работата на системата за един час. Ако през това време не се появят нови източници, се образува сигнал за припокриване на крановете и системата преминава в режим "сън".

Контролерите имат форма на малки пластмасови блокове
Преглед на защитата срещу изтичане на вода aquastoxtan: устройство, предимства и недостатъци, правила за инсталиране

В допълнение към описаните по-горе разлики, експертите на контролера на версията предоставя следната информация:

  • Наблюдение на скалата на веригата на жични сензори и затваряне на крановете на "загубата". В този случай панелът ще запали светодиода, който е "свързан" към конкретен сензор.
  • Мониторинг на скъсване на проводници на сферични кранове и индикация за повреда.

Както бе споменато по-горе, и двете опции - Classic и Expert - имат PRO вариация. В този случай има и бистабилно захранващо реле (220 V, 16 A), което в случай на авария ще изключи захранването на устройство на трета страна. Тази опция е добра за частна къща. Чрез контактите на това реле захранването обикновено се подава към помпата. Така системата не само спира водата, но и спира помпата.

Функцията за контрол на положението на клапана е налична във всяка версия. Състоянието на заключващата топка се проверява след всеки цикъл на работа (включително след самопочистване). Ако позицията се различава от стандартната, се активира звукова аларма и всички светодиоди на панела мигат.

радиобаза

Това е малко устройство, което се свързва към главния контролер или всяко друго периферно устройство. Предназначен е за обслужване на безжични сензори за изтичане на вода. Към една радиобаза могат да бъдат свързани до 8 сензора. Те се сканират непрекъснато на кратки интервали. Ако сензорът не успее да комуникира в рамките на 10 минути, се дава команда за затваряне на крановете.

Допълнителен блок "Radiobase" позволява използването на безжични сензори
Преглед на защитата срещу изтичане на вода aquastoxtan: устройство, предимства и недостатъци, правила за инсталиране

Когато инсталирате безжични сензори, те първо трябва да бъдат регистрирани в базата данни. За да направите това, донесете сензора до основата, натиснете бутона +1 на кутията. Устройството записва информация за сензора в свободна клетка от енергонезависима памет. Така един по един запомняме всички сензори. За да няма проблеми с идентификацията при задействане, по-добре е да поставите номера на кутията и да напишете местоположението на инсталацията на сензора срещу съответния светодиод.

Характеристики на радиобазата - модул за обслужване на безжични датчици за наводнения
Преглед на защитата срещу изтичане на вода aquastoxtan: устройство, предимства и недостатъци, правила за инсталиране

В нормален режим, когато се захранва чрез адаптер (има 220 V мрежа), сканирането на безжични сензори се извършва почти непрекъснато. Когато се захранва от батерии или батерия, има две опции за работа: активна и енергоспестяваща. Изборът на режим зависи от потребителя. За да превключите в режим на пестене на енергия, премахнете съответния джъмпер на радио основата. В този случай тестването ще се извършва около веднъж в минута, така че ще има известно забавяне в случай на срив. Но зареждането на три батерии ще бъде достатъчно за около 3 години. При активен режим на работа и непрекъснато тестване на сензорите, батериите се разреждат много по-бързо.

периферия

Едно от основните предимства на системата против течове Aquastorage е нейната модулна структура. Можете да разширите функционалността и броя на сензорите по всяко време. Достатъчно е да закупите подходящото оборудване и да го свържете към съществуващото.

Вече говорихме за радио базата и бутоните за дистанционно отваряне / затваряне, остават още три блока:

  • Допълнителен комплект батерии. Към един контролер могат да бъдат свързани до три батерии. В пълен комплект на батерии системата може да работи до 9 години. Но е в режим на готовност. С всяка операция зарядът се намалява значително, времето намалява.
    Модулният дизайн е удобен
    Преглед на защитата срещу изтичане на вода aquastoxtan: устройство, предимства и недостатъци, правила за инсталиране
  • Можете да свържете разширител на мощност към контролера Classic (не повече от 2 бр на контролер). Това е панел, чрез който можете да включвате / изключвате или отваряте / затваряте устройства на трети страни, захранвани от напрежение не повече от 220 V. Това устройство има захранващо реле. Може да бъде свързан към товар не повече от 2 kW.
  • Звезден панел. Този блок позволява на класическата версия да добави функцията за идентифициране на задействан кабелен сензор. Към едно устройство могат да бъдат свързани до 12 устройства за контрол на изтичането на вода.

Допълнителните блокове ви позволяват да разширите възможностите на системата и да повишите нейната надеждност.

Недостатъци на системата за защита от течове Aquastorg

За съжаление няма перфектни системи. Всеки има недостатъци и Aquaguard защитата от наводнения не е изключение. Почти всички минуси вече са озвучени, но ще ги повторим отново. Това ще даде възможност да се оценят по-ясно.

  • Пластмасова скоростна кутия с електрическо задвижване и в двете версии и скорости в класическата версия.
  • Малка сила, приложена за завъртане на клапана на електрическия кран.
  • Допълнителните уплътнения в сферичните кранове намаляват триенето, но намаляват надеждността на системата - повече потенциални точки на теч.
    Специална конструкция на крановете
    Преглед на защитата срещу изтичане на вода aquastoxtan: устройство, предимства и недостатъци, правила за инсталиране
  • Малък брой кабелни сензори, които могат да бъдат свързани към едно устройство. Разклонени "клони" - не най-добрият изход.
  • Необходимостта от инсталиране на допълнителен модул за използване на безжични сензори за изтичане на вода.

Затварянето на кранове при загуба на сензора не изглежда подходящо за всеки. Но тук може да се спори и всеки сам преценява дали е добро или лошо.

Инсталация

Принципът на инсталиране на системата "Aquastorage" е демонстриран в официалното видео.

Въпреки лекотата на инсталиране, собствениците имат два основни въпроса:

  • Aquaguard се монтира преди или след плота?
  • Имам ли нужда от груб филтър пред електрически кран?

За да предоставим надеждна и актуална информация, се консултирахме с представители на Supersystem LLC на безплатен телефон 8 800 555-35-71.

Съгласно препоръките на службата за поддръжка след електрическите кранове на системата Aquastorage трябва да се монтират груби филтри и измервателни уреди. Това се дължи на факта, че както филтрите, така и измервателните уреди могат да причинят теч.

Тъй като управляващото дружество (MC) може да откаже да запечата брояча, ако пред него е монтиран електрически кран, този проблем трябва да бъде изяснен преди инсталирането на системата.

Следва пример как да не се монтират елементи от водопроводната система.

Първото нещо, което веднага хваща окото ви, е неправилното инсталиране на наклонени груби филтри
Преглед на защитата срещу изтичане на вода aquastoxtan: устройство, предимства и недостатъци, правила за инсталиране

Често водопроводчиците изхождат от това, което им е по-удобно да правят, а не от това, което е правилно / по-добро.

Наклоненият филтър трябва да се монтира в съответствие с общоприетите препоръки,
В противен случай неговата ефективност ще бъде драстично намалена
Преглед на защитата срещу изтичане на вода aquastoxtan: устройство, предимства и недостатъци, правила за инсталиране

В конкретен случай възможността за инсталиране
електрически кранове до измервателни уреди и запоени кабели.

Опция за свързване "Аквагард" към водомера
Преглед на защитата срещу изтичане на вода aquastoxtan: устройство, предимства и недостатъци, правила за инсталиране

Последователността на елементите, като се вземат предвид препоръките на производителя на системата за защита от течове: електрически кран, наклонен филтър, водомер. Недостатъците включват голям брой свързващи съединители от пяна - резултат от използването на "проби" от първата опция за окабеляване

Помислете за качеството на водата преди монтажа. Ако съдържа голямо количество механични частици, тогава пред крана трябва да се монтира груб филтър, в противен случай кранът може бързо да се повреди по време на работа.

Видеоклипът по-долу демонстрира инсталирането на системата Aquaguard от опитен водопроводчик.



Използвайте "Американец" пред гишето само ако е необходимо. "Американец" е бърз конектор, който може да причини неуплътняване на измервателния уред.
