Превключвател за налягане на водата - какво е, как работи, настройка
Съдържание
Автоматизирането на работата на независима водоснабдителна система е невъзможно без използването на сензор за налягане. Чувствително устройство почти незабавно ще реагира на спад или повишаване на налягането в мрежата, ще стартира и спре изпомпването на оборудване без участието на собствениците.
Много е удобно да се използва автономна водоснабдителна система, оборудвана с устройства за автоматизация, като градска система.
В тази статия ще ви разкажем как работи превключвателят за налягане на водата, какъв тип устройство е по-добре да изберете за инсталиране в независима система, технологични нюанси на различни видове сензори.
Предназначение и устройство
За да се поддържа постоянно налягане във водоснабдителната система на частна къща, са необходими две устройства - хидравличен акумулатор и превключвател за налягане. И двете устройства са свързани към помпата през тръбопровода - превключвателят за налягане се намира в средата между помпата и акумулатора. Най-често се намира в непосредствена близост до този резервоар, но някои модели могат да бъдат монтирани на корпуса на помпата (дори потопяем). Нека разберем предназначението на тези устройства и как работи системата.
Хидравличен акумулатор - контейнер, разделен от еластична круша или мембрана на две половини. Единият е под налягане с въздух, другият е пълен с вода. Налягането на водата в акумулатора и количеството вода, което може да се изпомпва там, се регулира от количеството изпомпван въздух. Колкото повече въздух, толкова по-високо е налягането, поддържано в системата. Но в същото време в резервоара може да се изпомпва по-малко вода. Обикновено е възможно да се изпомпва не повече от половината от обема в контейнера. Тоест ще бъде възможно да се изпомпват не повече от 40-50 литра в хидравличен акумулатор с обем 100 литра.
За нормална работа на домакински уреди е необходим диапазон от 1,4 атм - 2,8 атм. За поддържане на такава рамка е необходим превключвател за налягане. Има две граници на задействане - горна и долна. Когато се достигне долната граница, релето стартира помпата, изпомпва вода в акумулатора и налягането в него (и в системата) се увеличава. Когато налягането в системата достигне горната граница, релето изключва помпата.
Във верига с хидроакумулатор за известно време водата се консумира от резервоара. Когато изтече достатъчно, за да падне налягането до долния праг, помпата ще се включи. Ето как работи тази система.
Устройство за превключване на налягането
Това устройство се състои от две части - електрическа и хидравлична. Електрическата част е група от контакти, които се затварят и отварят при включване / изключване на помпата. Хидравличната част е мембрана, която оказва натиск върху металната основа и пружините (големи и малки), с които може да се променя налягането при включване/изключване на помпата.
Хидравличният изход се намира на гърба на релето. Може да бъде изход с външна резба или с гайка като американец. Вторият вариант е по-удобен по време на монтажа - в първия случай или трябва да потърсите адаптер с съединителна гайка с подходящ размер, или да завъртите самото устройство, като го завинтите върху резбата, а това не винаги е възможно.
Електрическите входове също са разположени на гърба на кутията, а самият клемоблок, където са свързани проводниците, е скрит под капака.
Видове и сортове
Има два вида превключватели за водно налягане: механични и електронни. Механичните са много по-евтини и обикновено ги предпочитат, докато електронните се доставят предимно по поръчка.
Разликата в цените в различните магазини е повече от значителна. Въпреки че, както обикновено, когато купувате евтини копия, съществува риск да попаднете на фалшификат.
Свързване на превключвателя за налягане на водата
Превключвателят за налягане на водата за помпата е свързан към две системи едновременно: към електричество и водопровод. Инсталира се постоянно, тъй като няма нужда да премествате устройството.
Електрическа част
За да свържете превключвател за налягане, не е необходима специална линия, но е желателна - има повече шансове устройството да работи по-дълго. От екрана трябва да има кабел с твърда медна жила с напречно сечение най-малко 2,5 mm². Желателно е да инсталирате куп автомат + RCD или дифавтомат. Параметрите се избират според тока и зависят повече от характеристиките на помпата, тъй като превключвателят за водно налягане консумира много малък ток. Веригата трябва да има заземяване - комбинацията от вода и електричество създава зона с повишена опасност.
Кабелите се водят в специални входове на гърба на кутията. Под капака има клемен блок. Има три двойки контакти:
- заземяване - съответните проводници, идващи от щита и от помпата, са свързани;
- клеми линия или "линия" - за свързване на фазовите и нулевите проводници от щита;
- клеми за подобни проводници от помпата (обикновено на блока, разположен по-горе).
Връзката е стандартна - проводниците се свалят от изолация, вкарват се в конектора, затягат се със стягащ болт. Издърпвайки проводника, проверете дали е здраво затегнат. След 30-60 минути болтовете могат да бъдат затегнати, тъй като медта е мек материал и контактът може да се разхлаби.
Свържете се с тръбопровода
Има различни начини за свързване на реле за налягане на вода към водопроводната система. Най-удобната опция е да инсталирате специален адаптер с всички необходими изходи - питиодирани фитинги. Същата система може да бъде събрана от други фитинги, само готовата версия винаги е ожесточена.

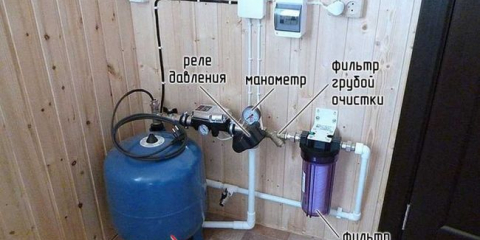

Той е завинтен в задната част на корпуса назад, оставащите изходи са свързани към хидроакумулатора, захранвайки маркуча от помпата и магистралата, която отива в къщата. Можете да инсталирате повече кал и манометър.
Манометър - правилното нещо е да се контролира налягането в системата, следвайте настройките за реле. Кал - също желаното устройство, но може да се монтира отделно на тръбопровода от помпата. Обикновено има цяла система от филтри за пречистване на водата.
С тази схема, с голяма консумация, водата се доставя директно на системата - заобикаляща хидроакулатора. Започва да попълва всички кранове ще бъдат затворени в къщата.
Регулиране на релето за налягане на водата
Помислете за процеса на регулиране на най-популярната инстанция - RDM-5. Издадени са различни растения. Границите на корекциите се променят, тъй като се изисква различно налягане в различни водопроводи. От фабриката, това устройство излиза с основна настройка. Това обикновено е 1.4-1.5 atm - долния праг и 2.8-2.9 атм - горният праг. Ако някой параметър не ви подхожда, можете да го преконфигурите, ако е необходимо. Такава процедура обикновено е необходима при инсталиране на джакузи: стандартно налягане от 2.5-2.9 атм за необходимия ефект не е достатъчно. В повечето други случаи не се изисква преконфигуриране.
Има две пружини във водния превключвател на RDM-5. Тези пружини са различни по размер и местоназначение:
- Големите регулират границите (веднага горни и долни);
- Малките промени делтата - пропастта между горната и долната граница.
Промяната на параметрите се случва при усукване или отвиване на ядки на пружините. Ако гайките се въртят, налягането се увеличава, ако е отслабване - пада. Много завъртайки ядки Няма нужда от един завой - това е промяна от около 0.6-0.8 atm, и това обикновено е много.
Как да определим праговете на релето
Прагът за изливане (и долния праг на налягането върху превключвателя за налягане на водата) са свързани с налягане в въздушния модул на хидроакумулатора - минималното налягане в системата трябва да бъде 0.1-0.2 ATM по-горе. Например, ако налягането е 1.4 atm, прагът на изключване е желателен 1,6 atm. С такива параметри мембраната на резервоара ще работи по-дълго. Но че помпата работи при нормални условия, виж, а не неговите характеристики. Той също има праг на по-нисък натиск. Така че, тя не трябва да бъде по-висока от избраната стойност (под или равна). Въз основа на тези три параметъра и изберете прага за включване.
Между другото, трябва да се провери налягането в хидроакумулатора, преди да се определи - има значителни отклонения от претендираните параметри. Под сменяемия капак (прилича на различни модели и се намира на различни места) е скрито зърно. Чрез него можете да свържете манометъра (можете да автомобили или този, който имате) и вижте действителното налягане. Неговата, между другото, през същото зърно може да бъде коригирано - да се увеличи или по-ниско, ако е необходимо.
Топ праг - изключете помпата - при настройка се настройва автоматично. Релето е в източник, настроен на някаква разлика в налягането (делта). Тази разлика обикновено е 1.4-1.6 банкомат. Така че, ако зададете включването, например, с 1.6 atm, автоматично се показва праг на пътуване (зависи от настройките на релето). Ако имате нужда от по-високо налягане (повдигнете водата към втория етаж, например, или системата има много водосборни точки), можете да изключите прага, за да увеличите. Но има ограничения:
- Параметрите на самата реле. Горната граница е фиксирана и в домакинските модели обикновено не надвишава 4 atm. Повече просто няма да работи.
- Горната граница на налягането. Този параметър също е фиксиран и помпата трябва да бъде изключена най-малко 0,2-0.4 atm към декларираните характеристики. Например, прагът на горния натиск от 3.8 атмосферната помпа, прагът за изключване на релето за налягане на водата трябва да бъде не по-висок от 3.6 atm. Но така, че помпата да работи дълго време и без претоварване разликата е по-добре да се правят повече - претоварването са твърде лоши за периода на работа.
Това е всичко, което е изборът на релета за налягане на водата. На практика, когато настройвате системните отчитаме избрани параметри, за да се приспособите в една посока или друга, защото е необходимо да изберете всичко, така че всички точки на водна основа да работят нормално, включително домакински уреди. Следователно често се казва, че параметрите са избрани от метода "Scientific Tick".
Настройка на релето за налягане на водата за помпа или помпена станция
За да конфигурирате системата, ще ви е необходим надежден манометър, чиито показания могат да се повярват. Той се свързва със системата близо до релето за налягане.
Процесът на регулиране се състои в усукване на две пружини: големи и малки. Ако трябва да повишите или намалите долния праг (захранване на помпата), ние превръщаме гайката на голямата пролет. Ако се обърнете по посока на часовниковата стрелка, натискът се издига срещу - пропуснете. Включете много малка стойност - половин обрат или така.
Последователността на действие е:
- Стартирайте системата, манометърът се наблюдава при включване на налягането и помпата е изключена.
- Натиснат или пуснете голяма пружина.
- Включете и проверете параметрите (при което се включва натиск, с онова, което е изключено). И двете стойности се прехвърлят към една и съща стойност.
- Ако е необходимо, направете корекции (регулирайте отново голяма пружина).
- След като по-ниският праг се покаже, както искате да го видите, продължете да регулирате прага на помпата. За да направите това, натиснете или понижете малка пружина. Гайката върху нея също не е особено обрат - завой на пода е достатъчно.
- Свържете отново системата и погледнете резултатите. Ако всичко е подходящо, спира.
Какво друго трябва да знаете за корекцията на релето за налягане на водата? Че не във всички модели има възможност да промените делтата, така че когато купувате по-внимателно. Има реле за под налягане за помпата в влага и защитена от прах. Те могат да бъдат поставени в ямата, някои модели могат да бъдат инсталирани директно върху корпуса на помпата, ако има такъв изход.
В някои релета за налягане на водата все още има леярни релета (сухи), като цяло това устройство е в отделен случай, но има и комбинирани. Необходима е защита от празен ход, така че помпата да не се счупи, ако изведнъж водата в кладенеца или добре няма да бъде. Някои помпи имат вградена защита от този тип, за други, отделно купуват и инсталират релета отделно.
