Видове топлоизолация за отоплителни тръби

Топлината от нагревателния котел в тръбите достига радиатори чрез циркулацията на охлаждащата течност. Ако не извършвате топлоизолация на отоплителни тръби, тогава загубата на част от топлината е неизбежна, тъй като тръбопроводът се свързва с околната среда и му дава част от топлинната енергия.

Фактори на топлинни загуби

Когато цялата отоплителна система е поставена в една стая, загубата на топлина ще бъде минимална - само чрез контакта на устройството и тръбопровода с основите, останалата част от топлината от всички елементи на системата ще бъде предадена на околната среда на въздушната жилищна среда. Но на практика винаги има редица фактори, които определят загубата на топлинна енергия:

• Котелът и част от тръбопровода често се намират в помещенията, при нагряване, за които няма нужда;
• Котелът е монтиран в отделна структура и е свързан към отоплителната система от външния тръбопровод;
• Системата за отопление на частни жилища консумира топлоносителя от централната магистрала, разположена на известно разстояние от къщата.

За повишаване на ефективността на отоплителния котел, намаляване на топлинните загуби във всички тези случаи и изолацията е предназначена за отоплителни тръби, разположени извън зоната, нуждаеща се от нагряване.

При топлоизолация се поставят не само чрез отоплителни тръбопроводи, поради следните причини, като се извършва и изолация на тръби за водоснабдяване и канализация:t

• Системата за топла вода се нуждае от топлоизолация, за да запази температурата на водата, когато се премества от топлообменника към точката на всмукване на вода;

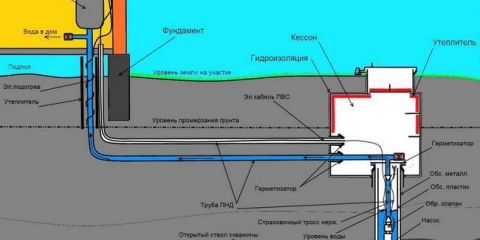

• Обичайното водоснабдяване и канализация през зимата без изолация на оборудването ще се смеят и без ред.

В допълнение към намаляване на топлинните загуби и предотвратяване на тръбопроводи, топлоизолацията за отоплителни тръби изпълнява друга функция - защита срещу изгаряния с директен контакт с човешкото тяло. За да изпълнят успешно своите задачи, топлоизолационните материали трябва да имат определени характеристики, които се издават от изискванията за тях.

Изисквания за топлоизолационни материали

Перфектният топлоизолационен слой трябва да има комплекс от изброените по-долу:

• Коефициент на малък топлопроводимост - основното изискване, произхождащо от целта на материала;
• Топлоустойчивостта е достатъчна степен на устойчивост на температурни ефекти с запазването на основните характеристики;
• Ниска запалимост - изолатор не трябва да подкрепя огъня и освен това да бъде средство за разпространение в случай на пожар в стаята;
• Диелектрични свойства - при повреда на заземяващото устройство на електрически отоплителен котел, топлоизолационната обвивка на тръбопровода не трябва да се превръща в електрическа проводник;
• приемливо специфично тегло - топлоизолационната обвивка не трябва да създава значителни допълнителни натоварвания върху тръбопровода;
• Липса на хигроскопичност - материалът не трябва да абсорбира и да натрупва вода от околната среда;
• Водоустойчив - изолиращо покритие трябва да защитава тръбопровода от корозия;
• Parry пропускливост - с не-гласове, изолаторът трябва бързо да изсъхне и възстановява топлинните си изолационни свойства.

На практика материалите с помощта на които организират изолацията на отоплителни тръби на улицата и на закрито, всички тези изисквания съответстват на различни степени, поради което те имат и двете предимства и недостатъци.

При избора на топлинния изолатор е необходимо да се вземат предвид условията за нейната операция за закупуване на черупка с най-популярните имоти.

Видове топлоизолационни материали и тяхното използване

Изолационни материали за минерална вата

Материалите от минерална вата за изолация на тръбопроводи се използват за дълго време, техните свойства са добре известни, а инсталацията е технически не усложнена.

По отношение на вида на производителността материалите на минералната вата се разделят на валцована (ламела), листа (под формата на подложки и формовани (готови черупки от фиксирана геометрия за тръби и техните свързващи елементи - тройници, кранове и t.Д.).

Съвременните видове изолация от минерална вата се произвеждат под формата на слой изолатор, фолицизиран от едната страна, зашит в цялата област или подсилена фибростъкло (като опция - от фина стоманена тел).

Сортовете на изолацията на минерална вата са направени от следните материали:

• от фибростъкло;
• базалтова вълна;
• Въз основа на шлаки.

Най-дългогодишният материал, широко използван както в индустрията, така и в ежедневието, чиято изходен суровина е смес от кварцов пясък, стъклена битка, сода, доломит.

Предимства Стъкленост:

• Noniturating - поради основните суровини (кварцов пясък), максималната допустима температура на нагряване е 450 градуса., след което започва унищожаването;
• Малко специфично тегло - не създава значителни допълнителни натоварвания върху опорите и участъците на тръбопровода;
• Ниска топлопроводимост - добре намалява загубата на топлина и предпазва от изгаряния с директен контакт;
• Парамешка пропускливост - с аварийно избиване бързо изсъхва;
• Издръжливост - не се разлагат под влиянието на външни фактори;
• Неутралност във връзка с контакт с материали - не реагира с тръби и защитни черупки, не е катализатор в други процеси;
• Наличност на целия диапазон на разходите.

Недостатъци:

• Пропускливост на мощността - причинява необходимостта от устройство над изолацията на защитни черупки от поцинкована покривна желязо или пластмаса;
• хигроскопичността - абсорбира и натрупва влага от околната среда;
• Значителна свиване - придружена от влошаване на топлоизолационни свойства;
• Необходимостта от употреба при инсталиране на индивидуално защитно оборудване - подчертава най-малкия стъклен прах, опасен за човека при вдишване.

Обхват - външни зони на тръбопроводи за отоплителни и водоснабдителни системи, особено в промишлеността, където площта на изолационни повърхности са големи. Производителите декларираха експлоатационния живот от 30 до 50 години, но няма практически доказателства.

Изолация на базалтова вълна

Този материал е направен от естествен камък (обикновено - базалт) с малко количество варовик, увеличавайки пластичността и подобряването му.

Формуляр за освобождаване - ролки, листове, подложки.

Каменната вата варира по дължината на влакната, което причинява нейната съпротивление на вибрациите - късите влакна, по-ниската стабилност.

Базалтовата изолация, поради състава и специалната структура, има предимства пред нагревателите на стъклените хазартни игри:

• Безопасността по време на монтажа е липсата на вреден летлив прах;
• Абсолютна небитация - температура на приложение до +600 градуса.Шпакловка
• хидрофобност - липсата на хигроскопичност и наличие на водоотблъскващи свойства;
• По-високи топлоизолационни свойства (термична проводимост 0.0077- 0.012) - поради хаотичното местоположение на влакната в изолацията.

Към изброените предимства на каменна вата можете да добавите други предимства, които нагревателят от стъклото има.

От недостатъци може да се отбележи само обемист от черупката, което е нежелан фактор в изолацията на устройството на закрито - естетиката на такова решение на въпроса за ниското ниво.

Когато топлоизолацията на системи за отопление и водоснабдяване, монтираният слой на базалт вата също се нуждае от защитна обвивка от поцинкована желязо или пластмаса, която ще предпази материала от механично увреждане и прах, който увеличава топлинната проводимост на пълнещите кухини.

Обхват - изолация на тръбопроводи и вентили във външните зони на промишлени и битови отоплителни системи, водоснабдяване и канализация, както и изпълнение на топлоизолация на строителни конструкции и комини.

шлакова вата

Материалът за производството на шлакова вата е отпадъкът от доменни пещи - шлака, която чрез добавяне на свързващи вещества се преработва в изолационен материал с влакнеста структура, чиято гранична температура е 250 градуса.

Този материал от трите разновидности минерална вата е най-малко предпочитан за използване като топлоизолатор поради високата степен на хигроскопичност, която принуждава черупката да бъде херметично защитена от контакт с околната среда.

В допълнение, остатъчната киселинност, присъстваща в шлаковата вата, когато влагата навлезе в черупката, причинява образуването на киселина, която разрушава стоманата. Следователно използването на шлакова вата върху стоманени тръбопроводи е ограничено поради допълнителните разходи, свързани с неутрализиране на тези фактори.

Съставът на шлаковата вата в малки концентрации включва фенол-формалдехидни смоли, които също усложняват процеса на работа с този материал поради необходимостта от вземане на защитни мерки.

По-ясна оценка на техническите характеристики на топлоизолацията от минерална вата ще позволи да се намалят основните параметри на трите й разновидности в таблицата:

Изолация от полиуретанова пяна (PPU)

Полиуретанова пяна - пластмаса, напълнена с газ, вид полиуретан, до 90% от обема на който са кухи клетки с газ (въздух). Изходна суровина - полиуретанът също може да бъде от различни видове, причинявайки текстурата на полиуретанова пяна: твърда или еластична (пяна гума). Еластични видове полиуретанова пяна не се използват за топлоизолация, докато твърдите се използват широко както за системи за отопление и топла вода, така и за канализация.

За използване като топлоизолационен материал за тръби, полиуретанова пяна се предлага в две форми:

• твърди черупки, "черупки" (твърди или комбинирани);
• течен състав, напръскан върху тръбопровода и клапаните.

Твърда форма на изолация от полиуретанова пяна

PPU-черупки, обикновено фолирани отвън, се произвеждат чрез изливане в форми, предназначени за тръби, огъвания и тройници с определен диаметър. Дебелината на обвивката също е различна и зависи от условията на работа на тръбопровода. Черупки под формата на съединители от една част се поставят върху тръбата, преди да я монтират на място, сглобяеми елементи се монтират върху вече опънат тръбопровод с помощта на заключващ профил на отрязаните ръбове или самозалепваща се вътрешна повърхност. И двата метода на топлоизолация са икономични, тъй като не изискват много време и високи транспортни разходи.

Черупките от твърда полиуретанова пяна имат естетичен вид и се използват както в промишлени условия, така и в ежедневието, но за да се предпазят от вандализъм, те се нуждаят от допълнителен монтаж на поцинковани железни корпуси.

Течни спрей пяна състави

Разтворът на полиуретанова пяна се нанася върху тръбите и свързващите елементи, предвидени за топлоизолация, със специална пулверизатор, която е част от комплекта оборудване. При втвърдяване на обвивката се нанася следващия слой и така до достигане на проектната дебелина на топлоизолационната обвивка. Методът е много удобен, тъй като изолацията прониква в труднодостъпни кухини и елиминира трудоемката работа по монтиране на твърди елементи в зони със сложен профил.

Нанасянето на изолационно покритие се извършва в специално облекло, като се използват лични предпазни средства. Ефективността на такава топлоизолация е много висока, но битовите отоплителни тръби не са изолирани по този метод, тъй като е предназначен за големи обеми работа и освен това е придружен от замърсяване на близките райони.

Сред положителните характеристики на полиуретанова пяна се открояват висока степен на топлоизолация, почти нулево свиване по време на работа, добра адхезия и хидроизолационни свойства. Но с тези предимства, полиуретанова пяна има и сериозни недостатъци:

• съгласно GOST 30244 - е силно запалим материал (група G4);
• съгласно GOST 30402 - се отнася до запалими вещества (група B3);
• ГОСТ 12.един.044 класифицира полиуретанова пяна като материали с висока степен на образуване на дим (D3) и токсичност (T4) по време на горене.

Има и друг начин за използване на полиуретанова пяна за изолация на отоплителни и водоснабдителни системи - при производството на така наречените предварително изолирани тръби. Предварително изолирани тръби са тръбен материал, във фабричните условия, подкрепени в обвивка на PPU или друга изолация, наклонена, на свой ред, твърд защитен слой от полимер или стомана. Отворени остават само крайните участъци на тръбата с дължина 15-25 см - за свързване с последваща топлоизолация, само кръстовището.

Използването на този тип тръбен материал елиминира необходимостта от извършване на топлоизолация на отоплителните тръби на улицата като отделен вид работа и осигурява на отоплителната система максимална ефективност, но цената на предварително изолирана линия ще бъде значително по-висока от общата цена на тръбопровода и изолацията, закупени отделно.

Разпенен полиетилен (полиетиленова пяна, ЛПС)

Този топлоизолационен материал е пореста изолация, произведена на базата на полиетилен. Форма за освобождаване - ролки и листове (включително фолио), тръбни обвивки - ръкави.

Широко се използва в изолацията на тръби за отопление и водоснабдяване, тръбната форма на материала е особено удобна за използване - ръкави, произведени с дължини от 2 m и дебелини на стените 60, 90, 130 и 200 mm.

Изолацията на ЛПС има високи технически характеристики, постигнати чрез комбиниране на предимствата на полиетилена - еластични, но нискотопими материали, със свойствата на веществата след разпенване да придобиват ниска топлопроводимост и специфично тегло.

Технологията на производство се състои в екструдиране на полиетилен - суровината се топи в специален бункер в контакт с катализатора, след което налягането в резервоара се повишава, материалът набъбва и в тази фаза се подлага на преминаване през екструдер да придаде на продуктите от него необходимата геометрия.

Структурата на полиетиленовата пяна е малки мехурчета със затворени клетки, разделени от полиетиленови прегради и причиняващи високи технически характеристики на материалите за ЛПС.

PPU-топлоизолацията се използва и при производството на предварително изолирани тръби, които намаляват времето за работа. PPU-обвивката върху тях е изработена от двуслоен променлив профил - за фиксиране на изолацията върху основата.

Спецификации:

• висока устойчивост на замръзване - способност за поддържане на еластичност и топлоизолационни свойства при температури до -60 градуса.,
• плътност - 30-32 kg / m3;
• ниска топлопроводимост - коефициент 0,038;
• високи звукоизолационни свойства - циркулацията на водата в тръбопроводите е абсолютно безшумна;
• ниско водопоглъщане - до 2% от теглото му на месец, дори при директен контакт с вода;
• висока устойчивост на масла и петролни продукти;
• устойчивост на биологично активни среди - гъбички, мухъл, разлагане;
• достатъчна топлоустойчивост - работна температура от -50 до +90 градуса, над 102 градуса. - деформиран е;
• умерена запалимост - температура на запалване 300 градуса.;
• безопасност - няма вредни емисии дори по време на горене (разлага се на вода и въглероден диоксид);
• издръжливост - експлоатационен живот без загуба на производителност за повече от 60 години.

Изолация на тръби от пяна гумена

Този топлоизолационен материал също има затворена клетъчна структура и принадлежи към групата на пенестите еластомери. Съставът на веществото е безопасен за тялото, а материалът има високи технически характеристики

Традиционната форма на освобождаване на топлоизолационното устройство е ролки, листове и кухи тръби с определена дебелина на стената, предназначени за размери на тръби.

Разпененият каучук има целия списък с положителни характеристики на изолацията на ЛПС, които се различават само по цифрови стойности, така че използването му също е широко разпространено както в производството, така и в ежедневието.

В допълнение към топлоизолационните свойства, пяната гума има и антикорозионни свойства - самозалепващият се вътрешен слой предотвратява директния контакт на влага с тръбопровода и образуването на кондензат.

Заключение

Всеки от изброените топлоизолационни материали има разновидности, които ви позволяват да изберете изолационния материал, който най-добре отговаря на изискванията на специфичните условия на работа. Освен това има и други материали, използвани като изолация на тръбопроводи, както традиционни, така и съвременни високотехнологични, използвани в индустрии с повишени изисквания към температурния режим на охлаждащата течност.

Пазарът на изолационни материали е достатъчно широк, за да анализира конкретни условия и да направи най-добрия избор на топлоизолация.
