Когато инсталирате системата за отопление на частна къща, рано или късно възниква въпросът - кой диаметър на тръбата за отопление?
Някои, без да мислят, приемат за проба "като съсед, той е доволен". Други купуват най-евтините, от наличната гама от най-близкия магазин. Трети хора знаят, че отговорите на техните въпроси ще бъдат намерени онлайн.
Наистина, в интернет има много информация по тази тема. Повечето сайтове се копират помежду си, претоварване на потребители със сложни формули и коефициенти. Но тези изчисления са необходими за специалисти - топло инженери при проектирането на комплексни промишлени съоръжения.
Ние предлагаме практическа помощ за изчисляване на диаметъра на тръбите за отопление на частна къща.
Закупени среди
Оптимална скорост в тръбопровода, m / s
Течност
Движение:
Вискозни течности
0.1 - 0.5
Ниски вискозитетни течности
0.5 - 1
Изпомпване с нос:
Всмукателна тръба
0.8 - 2
Цифрова тръба
1.5 - 3
Намаляването на скоростта на охлаждащата течност ще доведе до намаляване на температурата на обратната течност и ще увеличи времето за нагряване в котела. Съответно, разходът на гориво ще се увеличи. Повишаването на скоростта увеличава хидравличния шум на цялата система.
Проектиране на отоплителната система, решете предварително с вида на топлоносителя. Водата и антифриз имат различен вискозитет. Проектираната система за вода може да не работи ефективно върху флуиди без замръзване.
Изчислете нуждата от дома в топлинна енергия. Основната стойност е 60 w / m³ с вътрешен обем. Приемът на студен въздух са Windows и улични врати. Всеки прозорец добавя нуждата от топлинна енергия до 100 W, входната врата - 200 W.
Независимо от материала на прозорците, това е индикатор в изчисленията, не се променят.
Коефициента на топлинни загуби за определен регион. За централните региони на европейската част на страната се приема коефициентът - 1.2 - 1.3. За южните райони - 0.7 - 0.9, за Далечния Изток - 1.5 и 2.0 за Чукотка и Якутия.
Например, изчисляваме диаметъра на тръбното отопление на частна къща от 6 x 8 метра с височина на таваните 3 метра. В къщата 5 Windows и 2 врати. Местоположение - Voronezh.
(5 x 100) + (2 х 200) = 900 w.
Закръглете по един голям начин.
За да определите диаметъра на тръбите, ние използваме таблицата.
Според тази таблица оптималният диаметър на тръбата за отопление е 15 mm, със скорост на охлаждащата течност 0,8 m / s.
Не забравяйте, че това е стойността на вътрешния диаметър на тръбата.
В зависимост от материала на тръбата на същия външен диаметър, вътрешният диаметър е значително различен.
Както може да се види от таблицата, PN10, PN20, PN25 тръби с един и същ външен диаметър 20 mm, имат различна стойност на вътрешния диаметър.

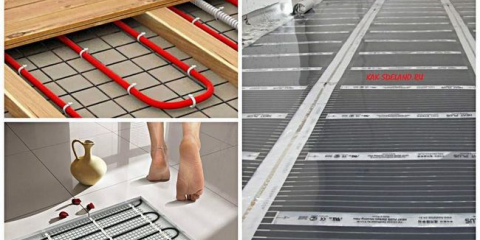

Това изчисление е направено за един отоплителен кръг - радиатор. Когато се използва като нагревателен елемент от воден топъл под, се образува допълнителен контур. По правило, две или повече контури трябва вече в принудителна циркулация на инсталацията на охлаждащата течност и колектора.
Колекторът осигурява равновесие и стабилност на цялата хидравлична система. За ефективна работа е необходимо да се осигури една и съща честотна лента на всички елементи на отоплителната система. Направете колекционер със собствените си ръце за повечето мъже.
Основният критерий за разпределителния колектор е неговият диаметър. Рамковата площ на делото трябва да бъде равна или по-голяма от общата площ на тръбопроводите за отстраняване. Напречното сечение на колектора - не по-малко от сумите на пейзажа на тръбите за доставка.
Изчисляването на колектора ще произведе при примера. Към съществуващата отоплителна система чрез радиатори Добавете едно очертание на водния топъл под на банята и банята.
Секциите на колектора ще бъдат равни на сумата от определената площ на отоплителната тръба (първата верига) и напречното сечение на тръбата за захранване с топлина (втора верига):
SK = SO + STP
Напречното сечение на тръбата се определя с формулата S = π x D² / 4
В нашето отопление се приема тръба на 25 мм с вътрешен Ø16,6mm.
Раздели за кръстосани тръби: So = 3.14 x 16.6 ² / 4 = 216,31mm².
За веригата на топъл под ще вземем тръба с вътрешен Ø13.2mm.
Раздели за кръстосани тръби: SO = 3.14 x 13,2 ² / 4 = 136.78mm².
Площта на корпуса на колектора е:
SK = 216,31 + 136.78 = 353.09mm².
Диаметърът на колектора е равен d = 2√s / π = 2√354 / 4 = 18.81mm или на практика - Ø 20mm.
При това изчисление се получава вътрешен диаметър на разпределителния колектор.
Ако диаметрите на всички захранващи тръби са едни и същи - изчислението е опростено.
При изчисляване на колектора е необходимо да се вземе предвид разстоянието между дюзите. Те трябва да бъдат разположени един спрямо друг на разстояние от три диаметъра на колектора.
Колекционерите за изпълнение на фабриката вече имат необходимите параметри. Можете да получите по-подробна функция от мениджъра.
Схемите за лента ясно показват този преглед:
Двупосочната отоплителна система има свои собствени характеристики. Гледай видеото:
